Оборудование Blitz

Поршневые компрессоры TWIN

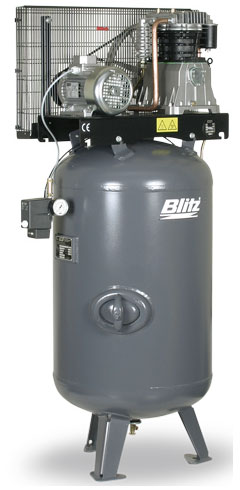

Поршневой компрессор Blitz на вертикальном ресивере

Компрессоры серии TWIN - это высококачественные, высокоэффективные поршневые компрессоры. Существуют версии TWIN как в маслосмазываемом дизайне, так и компрессоры на основе безмасляных блоков сжатия. TWIN бывают как стационарного исполнения, так и передвижными. Общими преимуществами TWIN являются:

Двухступенчатое сжатие: за счет двухступенчатого сжатия достигается как увеличение ресурса службы компрессора и его частей (меньшие механические и термические нагрузки), так и значительная экономия электроэнергии - до 25%.

Высококачественные приводные электродвигатели: от ведущих европейских производителей. Степень защиты входящих в комплектацию TWIN электродвигателей составляет не менее IP54, с изоляцией обмоток по классу F. Все электродвигатели подбираются с запасом по мощности.

Теплообменники: как после первой ступени сжатия, так и концевой охладитель - являются стандартными комплектующими в компрессорах серии TWIN. Низкая температура получаемого на выходе сжатого воздуха значительно способствует снижению затрат на последующую его подготовку (фильтрацию, и, главным образом, осушение).

Сегментные клапаны всасывания/нагнетания: не нуждаются в обслуживании, и бесперебойно функционируют в течение длительного времени. Одна клапанная доска обслуживает сразу оба цилиндра - и первой, и второй ступени сжатия.

Серия AirStation

Airstation - это компрессорные станции, включающие в себя фреоновый осушитель сжатого воздуха, водо-масляный сепаратор и электронный конденсатоотовдчик, установленный на ресивере. Airstation позволяют как упростить установку вспомогательного оборудования (оно уже смонтировано и подсоединено к компрессору), так и сократить общую стоимость комплекса оборудования.

Фреоновый осушитель сжатого воздуха, уже смонтированный на ресивере, с полностью выполненными присоединениями. Осушитель охлаждает проходящий через него сжатый воздух с помощью хладагента. Выделяющийся при охлаждении конденсат выводится из осушителя с помощью автоматического конденсатоотводчика. Затем, выходящий воздух опять подогревается в результате обмена теплом с входящим воздухом - в результате чего его температура повышается значительно выше новой, имеющей место после охлаждения, точки росы.

Электронный конденсатоотводчик Bekomat, смонтированный на воздушном ресивере, обеспечивает своевременный отвод выделяющегося конденсата без потерь сжатого воздуха. Конденсатоотводчик контролирует уровень конденсата, накапливающегося во встроенном конденсатосборнике, с помощью датчика уровня.

Водо-масляный сепаратор Owamat, также смонтированный на воздушном ресивере, обеспечивает разделение компрессорного конденсата на воду и масло, что позволяет сократить расходы на утилизацию конденсата.

Технические данные

Тип pmax Производительность Мощность Кол-во
цилиндров		 Скорость
вращения		 Ресивер
Всасывание VDMA 4362
МПа л/мин кВт шт об/мин л
Поршневой компрессор GKE (10 бар, 2 ступени) без ресивера
GKE 405 1,0 400 310 2,2 2 965
GKE 501 1,0 500 400 3,0 2 760
GKE 701 1,0 700 565 4,0 2 990
GKE 950 1,0 950 740 5,5 2 950
Поршневой компрессор BKE на горизонтальном ресивере
BKE 405/90 1,0 400 310 2,2 2 965 90
BKE 501/250 1,0 500 400 3,0 2 760 250
BKE 701/250 1,0 700 565 4,0 2 990 250
BKE 950/500 1,0 950 740 5,5 2 950 500
Поршневой компрессор BKES на вертикальном ресивере
BKES 405/90 1,0 400 310 2,2 2 965 90
BKES 501/250 1,0 500 400 3,0 2 760 250
BKES 701/250 1,0 700 565 4,0 2 990 250
BKES 950/500 1,0 950 740 5,5 2 950 500
Поршневой компрессор GKZ (15 бар, 2 ступени) без ресивера
GKZ 330 1,5 300 240 2,2 2 750
GKZ 440 1,5 420 330 3,0 2 990
GKZ 561 1,5 560 480 4,0 2 860
GKZ 701 1,5 700 550 5,5 2 990
GKZ 1000 1,5 1000 760 7,5 2 1000
Поршневой компрессор BKZ (15 бар, 2 ступени) на горизонтальном ресивере
BKZ 330/50 1,5 300 240 2,2 2 750 50
BKZ 440/250 1,5 420 330 3,0 2 990 250
BKZ 561/250 1,5 560 480 4,0 2 860 250
BKZ 701/500 1,5 700 550 5,5 2 990 500
BKZ 1000/500 1,2 1000 760 7,5 2 1000 500
Поршневой компрессор BKZS (15 бар, 2 ступени) на вертикальном ресивере
BKZS 330/250 1,5 300 240 2,2 2 750 250
BKZS 440/250 1,5 420 330 3,0 2 990 250
BKZS 561/250 1,5 560 480 4,0 2 860 250
BKZS 701/500 1,5 700 550 5,5 2 990 500
BKZS 1000/500 1,2 1000 760 7,5 2 1000 500
AirStation: поршневой компрессор на ресивере, с фреоновым осушителем + водомасляным сепаратором + Bekomat
Airstation 501/350 1,0 500 400 3,0 2 760 350
Airstation 721/500 1,0 700 565 4,0 2 990 500
Airstation 950/500 1,0 950 740 5,5 2 950 500
Airstation 561/350 1,5 560 480 4,0 2 860 350
Airstation 701/500 1,5 700 550 5,5 2 990 500
Airstation 1000/500 1,2 1000 760 7,5 2 1000 500

Установочные характеристики

Тип Габаритные размеры Масса Уровень шума Присоединение
Д Ш В
мм кг дБ(А) дюймы
GKE 405 800 430 600 62 78 ½
GKE 501 800 430 600 70 77 ½
GKE 701 800 480 600 90 79 ½
GKE 950 950 630 725 145 79 1
BKE 405/90 1300 400 820 98 77 3/8
BKE 501/250 1650 500 950 195 77 ½
BKE 701/250 1650 500 1060 210 79 ½
BKE 950/500 2150 650 1300 299 79 1
BKES 405/90 800 600 1900 180 77 ½
BKES 501/250 800 600 1950 195 77 ½
BKES 701/250 800 600 1950 230 79 ½
BKES 950/500 1350 700 2400 370 79 1
GKZ 330 800 430 600 62 78 ½
GKZ 440 800 430 600 102 77 ½
GKZ 561 800 480 600 108 79 ½
GKZ 701 850 530 600 140 81 ½
GKZ 1000 950 630 725 148 80 1
BKZ 330/50 1300 400 820 98 78 3/8
BKZ 440/250 1650 500 1060 210 77 ½
BKZ 561/250 1650 500 1060 235 79 ½
BKZ 701/500 2150 650 1250 292 81 1
BKZ 1000/500 2150 660 1300 335 82 1
BKZS 330/250 800 600 1900 190 78 ½
BKZS 440/250 800 600 1900 205 77 ½
BKZS 561/250 800 600 1900 245 79 ½
BKZS 701/500 1100 700 2300 367 81 1
BKZS 1000/500 1350 700 2400 373 80 1
Airstation 501/350 1850 560 1325 265 77 3/8
Airstation 721/500 2150 650 1460 365 79 3/4
Airstation 950/500 2150 650 1460 395 79 3/4
Airstation 561/350 1850 650 1325 315 79 3/8
Airstation 701/500 2150 650 1460 405 78 3/4
Airstation 1000/500 2150 650 1460 430 82 3/4

Дополнительные устройства

1. Кожух шумопоглощения. Позволяет снизить уровень звукового давления, создаваемого компрессором при работе.

2. Устройство плавного запуска электродвигателя «звезда-треугольник». Позволяет плавно запускать электродвигатель при начале работы компрессора. Рекомендуется для использования с компрессорами, оснащенными электродвигателями мощностью 4 кВт и выше. Конструктивно выполнено в виде компактного электрошкафа, смонтированного на ресивере. Все электрические соединения выполняются в заводских условиях, как и проверка функционирования. При заказе этой опции, компрессор также оснащается счетчиком часов наработки, а также электромагнитным разгрузочным клапаном (в базовой комплектации разгрузка производится через реле давления).

3. Конденсатоотводчик, установленный на воздушном ресивере. Электронный сенсорный конденсатоотводчик Bekomat позволяет полностью автоматизировать процесс отвода компрессорного конденсата, выделяющегося в ресивере. Поршневые компрессоры серии AirStation уже оснащены конденсатоотводчиком по умолчанию.

Еще изображения

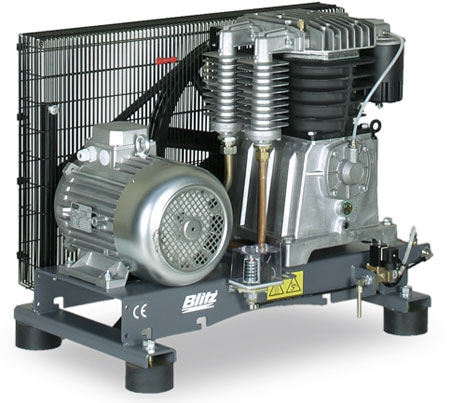

Поршневой компрессор без ресивера
Поршневой компрессор без ресивера

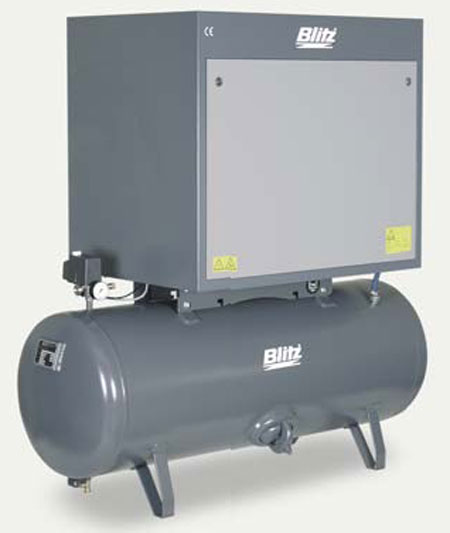

Поршневой компрессор с кожухом на горизонтальном ресивере
Поршневой компрессор на с кожухом шумопоглощения на горизонтальном ресивере
