Поршневые компрессоры VARIS
VARIS - это поршневые компрессоры с прямым приводом, в промышленном исполнении, рассчитанные на работу при 100-процентной загрузке. Общими преимуществами VARIS являются:
- Двухступенчатое сжатие. За счет двухступенчатого сжатия достигается как увеличение ресурса службы компрессора и его частей (меньшие механические и термические нагрузки), так и значительная экономия электроэнергии - до 25%.
- Прямой привод. Передача вращения от вала приводного двигателя к компрессору производится через прямое соединение, что экономит электроэнергию и упрощает обслуживание.
- Высококачественные приводные электродвигатели от ведущих европейских производителей. Степень защиты входящих в комплектацию электродвигателей составляет не менее IP54, с изоляцией обмоток по классу F. Все электродвигатели подбираются с запасом по мощности.
- Тщательное хонингование цилиндров минимизирует расход компрессорного масла и снижает износ поршневых колец.
- Теплообменники - как после первой степни сжатия, так и концевой охладитель - являются стандартными комплектующими в компрессорах серии VARIS. Низкая температура получаемого на выходе сжатого воздуха значительно способствует снижению затрат на последующую его подготовку (фильтрацию, и, главным образом, осушение).
- Сегментные клапаны всасывания/нагнетания не нуждаются в обслуживании, и бесперебойно функционируют в течение длительного времени.
Технические данные
| Тип |
pmax |
Производительность |
Мощность |
Кол-во
цилиндров |
Скорость
вращения |
Ресивер |
| Всасывание |
VDMA 4362 |
| МПа |
л/мин |
кВт |
шт |
об/мин |
л |
| Поршневой компрессор VGZ (10 бар, 2 ступени) без ресивера |
|---|
| VGZ 270 |
1,0 |
270 |
220 |
1,5 |
2 |
1420 |
| VGZ 400 |
1,0 |
400 |
321 |
2,2 |
2 |
1420 |
| VGZ 540 |
1,0 |
540 |
430 |
3,0 |
2 |
1420 |

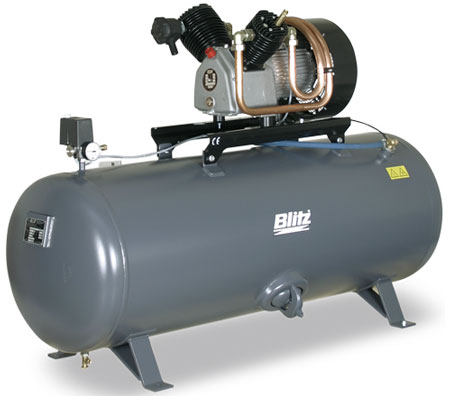

| Поршневой компрессор VDZ (10 бар, 2 ступени) на горизонтальном ресивере |
|---|
| VDZ 270/90 |
1,0 |
270 |
220 |
1,5 |
2 |
1420 |
| VDZ 400/250 |
1,0 |
400 |
321 |
2,2 |
2 |
1420 |
| VDZ 540/350 |
1,0 |
540 |
430 |
3,0 |
2 |
1420 |
| Поршневой компрессор VDZS (10 бар, 2 ступени) на вертикальном ресивере |
|---|
| VDZS 270/250 |
1,0 |
270 |
220 |
1,5 |
2 |
1420 |
| VDZS 400/250 |
1,0 |
400 |
321 |
2,2 |
2 |
1420 |
| VDZS 540/350 |
1,0 |
540 |
430 |
3,0 |
2 |
1420 |
| Сдвоенный поршневой компрессор VDZD (10 бар, 2 ступени) на горизонтальном ресивере |
|---|
| VDZD 542/350 |
1,0 |
2x270 |
2x220 |
2x1,5 |
2x2 |
1420 |
| VDZD 802/350 |
1,0 |
2x400 |
2x321 |
2x2,2 |
2x2 |
1420 |
| VDZD 1082/500 |
1,0 |
2x540 |
2x430 |
2x3,0 |
2x2 |
1420 |
| Поршневой компрессор VGZH (15 бар, 2 ступени) без ресивера |
|---|
| VGZH 270 |
1,5 |
270 |
185 |
1,5 |
2 |
1420 |
| VGZH 400 |
1,5 |
400 |
277 |
2,2 |
2 |
1420 |
| VGZH 540 |
1,5 |
540 |
371 |
3,0 |
2 |
1420 |
| Поршневой компрессор VDZH (15 бар, 2 ступени) на горизонтальном ресивере |
|---|
| VDZH 270/250 |
1,5 |
270 |
185 |
1,5 |
2 |
1420 |
| VDZH 400/250 |
1,5 |
400 |
277 |
2,2 |
2 |
1420 |
| VDZH 540/350 |
1,5 |
540 |
371 |
3,0 |
2 |
1420 |
| Поршневой компрессор VDZHS (15 бар, 2 ступени) на вертикальном ресивере |
|---|
| VDZHS 270/250 |
1,5 |
270 |
185 |
1,5 |
2 |
1420 |
| VDZHS 400/250 |
1,5 |
400 |
277 |
2,2 |
2 |
1420 |
| VDZHS 540/350 |
1,5 |
540 |
371 |
3,0 |
2 |
1420 |
| Сдвоенный поршневой компрессор VDZHD (15 бар, 2 ступени) на вертикальном ресивере |
|---|
| VDZHD 542/350 |
1,5 |
2x270 |
2x185 |
2x1,5 |
2x2 |
1420 |
| VDZHD 802/350 |
1,5 |
2x400 |
2x277 |
2x2,2 |
2x2 |
1420 |
| VDZHD 1082/500 |
1,5 |
2x540 |
2x371 |
2x3,0 |
2x2 |
1420 |
Установочные характеристики
| Тип |
Габаритные размеры |
Масса |
Уровень шума |
Присоединение |
| Д |
Ш |
В |
| мм |
кг |
дБ(А) |
дюймы |
| VGZ 270 |
700 |
510 |
480 |
65 |
73 |
½ |
| VGZ 400 |
700 |
510 |
480 |
67 |
74 |
½ |
| VGZ 540 |
700 |
510 |
480 |
70 |
78 |
½ |
| VDZ 270/90 |
1300 |
510 |
890 |
131 |
73 |
3/8 |
| VDZ 400/250 |
1600 |
520 |
1120 |
181 |
74 |
½ |
| VDZ 540/350 |
1800 |
550 |
1200 |
221 |
78 |
½ |
| VDZS 270/250 |
950 |
600 |
1730 |
181 |
73 |
½ |
| VDZS 400/250 |
950 |
600 |
1730 |
183 |
74 |
½ |
| VDZS 540/350 |
950 |
600 |
1980 |
221 |
78 |
½ |
| VDZD 542/350 |
1800 |
700 |
1200 |
280 |
76 |
½ |
| VDZD 802/350 |
1800 |
700 |
1200 |
286 |
77 |
½ |
| VDZD 1082/500 |
2150 |
700 |
1250 |
333 |
81 |
1 |
| VGZH 270 |
700 |
510 |
480 |
65 |
73 |
½ |
| VGZH 400 |
700 |
510 |
480 |
67 |
74 |
½ |
| VGZH 540 |
700 |
510 |
480 |
70 |
78 |
½ |
| VDZH 270/250 |
1600 |
520 |
1120 |
181 |
73 |
½ |
| VDZH 400/250 |
1600 |
520 |
1120 |
183 |
74 |
½ |
| VDZH 540/350 |
1800 |
550 |
1200 |
221 |
78 |
½ |
| VDZHS 270/250 |
950 |
600 |
1730 |
181 |
73 |
½ |
| VDZHS 400/250 |
950 |
600 |
1730 |
183 |
74 |
½ |
| VDZHS 540/350 |
950 |
600 |
1980 |
221 |
78 |
½ |
| VDZHD 542/350 |
1800 |
700 |
1200 |
280 |
76 |
½ |
| VDZHD 802/350 |
1800 |
700 |
1200 |
286 |
77 |
½ |
| VDZHD 1082/500 |
2150 |
700 |
1250 |
333 |
81 |
1 |
Дополнительные устройства
1. Кожух шумопоглощения. Позволяет снизить уровень звукового давления, создаваемого компрессором при работе.
2. Устройство плавного запуска электродвигателя «звезда-треугольник». Позволяет плавно запускать электродвигатель при начале работы компрессора. Рекомендуется для использования с компрессорами, оснащенными электродвигателями мощностью 4 кВт и выше. Конструктивно выполнено в виде компактного электрошкафа, смонтированного на ресивере. Все электрические соединения выполняются в заводских условиях, как и проверка функционирования. При заказе этой опции, компрессор также оснащается счетчиком часов наработки, а также электромагнитным разгрузочным клапаном (в базовой комплектации разгрузка производится через реле давления).
3. Конденсатоотводчик, установленный на воздушном ресивере. Электронный сенсорный конденсатоотводчик Bekomat позволяет полностью автоматизировать процесс отвода компрессорного конденсата, выделяющегося в ресивере. Поршневые компрессоры серии AirStation уже оснащены конденсатоотводчиком по умолчанию.
4. Устройство автоматического переключения ведущей и вспомогательной поршневой групп позволяет добиться одинакового времени их наработки, не допуская чрезмерного износа ведущей поршневой группы и в то же время простоя вспомогательной группы.
Еще изображения

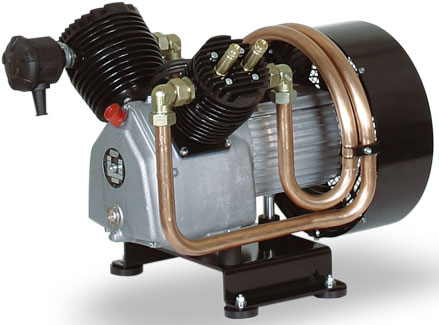

Поршневая группа

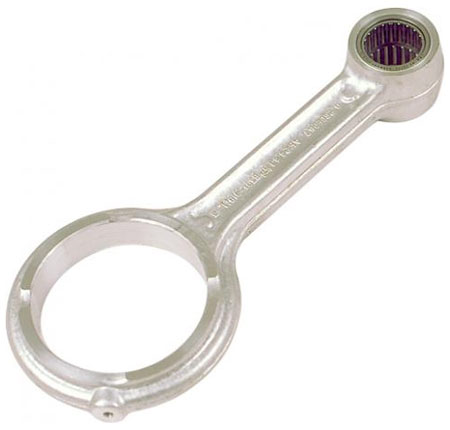

Шатун

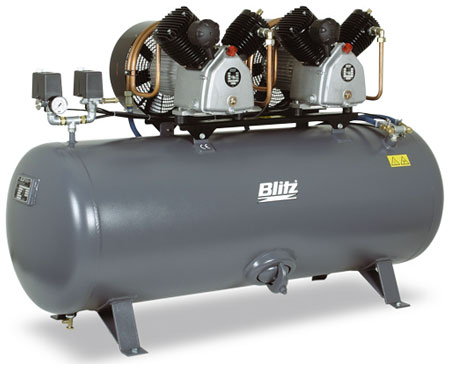

Сдвоенный компрессор

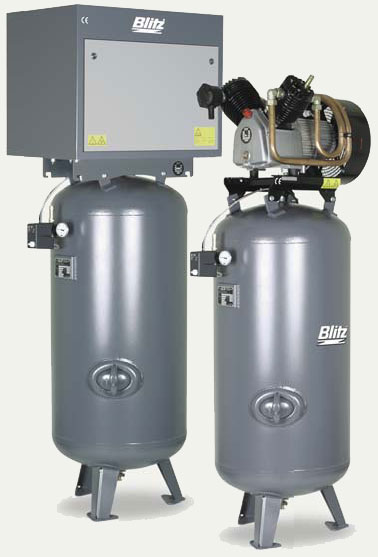

Поршневые компрессоры на вертикальном ресивере
|
 |
|
