Воздух без масла

Безмасляные крейцкопфные компрессоры Blitz серии Versa модификаций GKTE, GKTZ, GKTZH

Немецкая компания Blitz M. Schneider (сейчас название Blitz Rotary) была основана Матиасом Шнайдером в 1872 году как мастерская по ремонту сложного оборудования. С начала XX века, Blitz занимается производством воздушных компрессоров. Blitz традиционно уделяла большое внимание развитию своей линейки поршневых компрессоров - и сейчас, когда многие европейские производители постепенно отказываются от производства крейцкопфных поршневых компрессоров в пользу винтовых, Blitz продолжает не только производить, но и дальше совершенствовать свои безмасляные компрессоры, и крейцкопфные агрегаты в том числе.

Компрессоры серии Versa модификаций GKTE, GKTZ и GKTZH - это высококачественные, надежные, современные и экономичные крейцкопфные компрессоры без смазки цилиндров, производящие безмасляный сжатый воздух и рассчитанные на длительную безостановочную работу, в том числе круглосуточную, часто требующуюся от компрессоров в условиях промышленного производства.

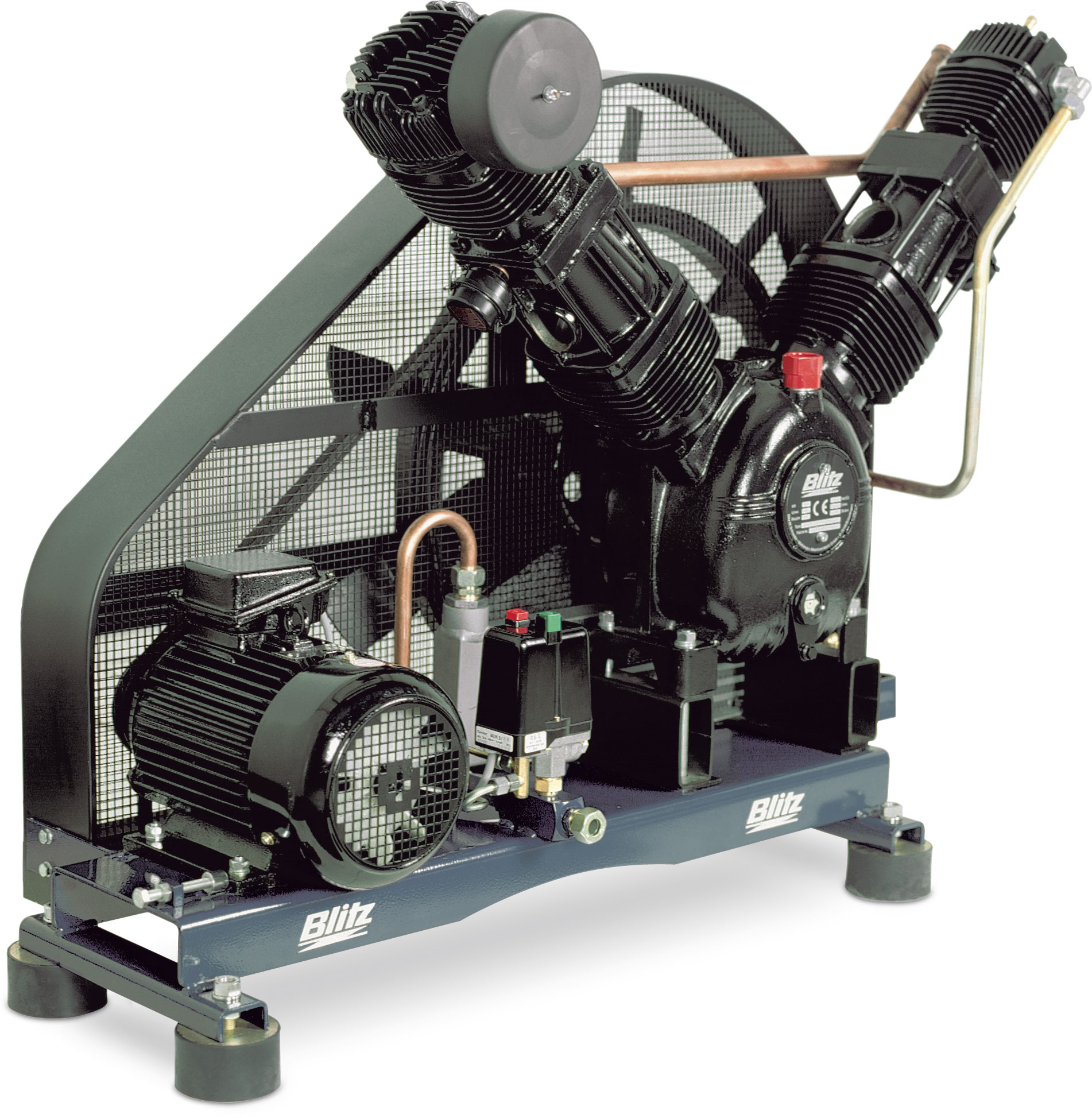

Безмасляный крейцкопфный компрессор Blitz Versa GKTZ 650 или GKTZH 500
Безмасляный крейцкопфный компрессор GKTZ 650 или, возможно, GKTZH 500 (2 ступени, 1+1 цилиндр)

Особенности и преимущества

Компания Blitz - это один из старейших европейских производителей компрессоров, заслуженно пользующийся репутацией производителя одних из самых качественных из имеющихся на рынке компрессоров. Кстати можно отметить, что Blitz - это один из немногих европейских производителей, сохранивший среди своей номенклатуры продукции крейцкопфные компрессоры низкого давления, и полностью самостоятельно производящий для них поршневые блоки сжатия. В последнее десятилетие, когда многие европейские производители целенаправленно идут на уступки в области качества продукции ради снижения производственных расходов, Blitz продолжает производить компрессоры, не жалея средств и сил ни на обеспечение высочайшей степени надежности узлов и деталей собственного производства, ни на комплектацию своего оборудования комплектующими стороннего производства только наивысшего качества. Это в полной мере относится к производимым Blitz крейцкопфным безмасляным компрессорам. Из некоторых отдельных преимуществ серий GKTE-GKTZ-GKTZH можно упомянуть, в том числе:

Сам принцип конструкции крейцкопфной поршневой группы, в сочетании с высоким качеством материалов и изготовления, разгружает поршень, многократно снижая боковую нагрузку на него, и обеспечивают возможность длительной безостановочной работы компрессора - в отличие от безмасляных поршневых компрессоров с прямой передачей усилия от коленвала к поршню через шатун, даже лучшие из которых, в том числе и Blitz серии GZNT, плохо выдерживают длительную безостановочную работу. Именно крейцкопфную конструкцию имеют многие «большие» советские/российские компрессоры - однако, к сожалению, качество такого оборудования отечественного производства часто оставляет желать лучшего. Надежный и проверенный десятилетиями принцип конструкции в сочетании с тем высоким уровнем качества, которого принято ожидать от немецкого оборудования, делают безмасляные крейцкопфные компрессоры Blitz лучшим вариантом для безмасляного сжатия относительно небольших объемов воздуха.

Blitz изготавливает свои безмасляные не только 15-барные, но и 10-барные компрессоры в двухступенчатом исполнении. Снижение коэффициента сжатия каждой ступени по-отдельности позволяет снизить тепловыделение и уменьшить как связанные с ним, так и механические нагрузки на узлы установки. Одноступенчатое сжатие используется только в 7-барных установках серии GKTE.

Термоизолированные чугунные цилиндры с ребрами охлаждения отличаются максимально возможной площадью теплообмена, обеспечивая эффективное охлаждение самого цилиндра и поршня.

Низкая скорость вращения коленчатого вала и низкая скорость движения поршней способствует минимизации износа узлов компрессора за счет снижения механических и термических нагрузок.

Тефлоновые компрессионные поршневые кольца обеспечивают высокую устойчивость к нагрузкам даже при высоких температурах и высокую же степень уплотнения зазора между поршнем и стенкой цилиндра. Также тефлоновые направляющие крейцкопфа служат той же цели - обеспечению высокой выносливости компрессора.

Система клиноременного привода отличается как достаточно высоким КПД, так и, благодаря наличию направляющих реек электродвигателя и шпинделя, простотой настройки после замены приводных ремней. Разумеется, система привода, для предотвращения случайного попадания посторонних предметов на шкивы, ремни, маховик и крыльчатку охлаждения, закрыта решеткой.

Охлаждение сжатого воздуха обеспечивается финальным охладителем и, в случае 2-ступенчатых компрессорных установок, промежуточным охладителем сжатого воздуха. Направленное охлаждение теплообменников осуществляется атмосферным воздухом при помощи крыльчатки, охлаждающей также и картер/цилиндры компрессора.

В своей базовой, стандартной комплектации безмасляный крейцкопфный компрессор Blitz оснащен реле давления MDR фирмы Condor Werke с механическим разгрузочным клапаном на одну или на обе, в случае модификаций GKTZ и GKTZH, ступени сжатия, счетчиком часов наработки, обратным клапаном, предохранительными клапанами после каждой ступени сжатия, контактором плавного запуска по схеме запитывания обмоток приводного электродвигателя «звезда-треугольник» (обязательно, начиная с мощности 5,5 кВт), демпфирующими вибрацию резиновыми опорами рамы. Дополнительно, возможна комплектация электромагнитными разгрузочными клапанами вместо механических, гибким шлангом для подключения к пневмосети и другими компонентами и устройствами.

Технические данные

Тип pmax, бар(и) Производительность, л/мин Мощность, кВт Кол-во цилиндров, шт Скорость вращения, мин-1 Габаритные размеры,
ДхШхВ, мм
Масса, кг Уровень шума
Всасывание Нагнетание

Серия GKTE: 1 ступень сжатия, на раме, pmax 7 бар(и)
GKTE 1100 7 1100 714 5,5 2 680 1300x660x1170 305 78
GKTE 1500 7 1500 980 7,5 3 620 1500x680x1200 380 77
GKTE 2000 7 2000 1390 11 3 795 1500x680x1200 400 78
GKTE 3700 7 3700 2440 18,5 6 775 1600x950x1200 730 79
Компрессор GKTE 3700 снят с производства. Информация о нем сохранена на нашем сайте исключительно «для истории».

Серия GKTZ: 2 ступени сжатия, на раме, pmax 10 бар(и)
GKTZ 650 10 650 440 4 2 795 1300x600x1170 295 78
GKTZ 900 10 900 620 5,5 3 560 1500x680x1200 305 76
GKTZ 1200 10 1200 842 7,5 3 745 1500x680x1200 380 77
GKTZ 2400 10 2400 1680 15 6 745 1600x950x1200 700 79
GKTZ 3000 10 3000 2010 18,5 6 745 1600x950x1200 730 79

Серия GKTZH: 2 ступени сжатия, на раме, pmax 15 бар(и)
GKTZH 500 15 500 340 4 2 620 1300x600x1170 295 76
GKTZH 1000 15 1000 700 7,5 3 620 1500x680x1200 380 76
GKTZH 1300 15 1300 905 11 3 825 1500x680x1200 400 79
GKTZH 2000 15 2000 1410 15 6 620 1600x950x1200 700 78
GKTZH 2500 12 2500 1740 18,5 6 775 1600x950x1200 730 79

Производительность как по всасыванию, так и по нагнетанию указана приведенной к нормальным атмосферным условиям, как они оговорены в стандарте ISO 2787: к абсолютному давлению 1 бар и температуре +20°C.

Все компрессоры вышеперечисленных в таблице моделей имеют выходное присоединение к пневмосети с резьбой G1".

Все компрессоры имеют напряжение электропитания 400В±5%˜50Гц.

В картере для смазки подшипников коленчатого вала и шатуна можно использовать следующие синтетические сорта компрессорного масла: Shell V-Ö 7010, BP Energol RC-S100, Mobil Rarus 827, а также некоторые минеральные масла (пожалуйста, обращайтесь к нам за дополнительной информацией).

Диапазон допустимой температуры всасывания: +5...+40°C.
